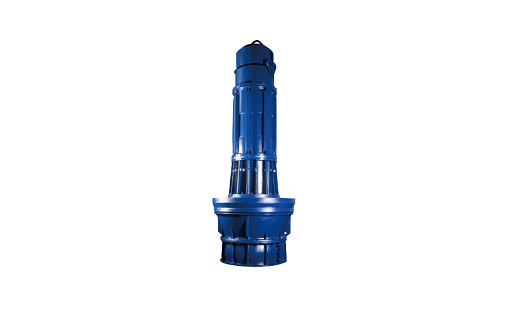

產品簡介

　　QZ系列潛水軸流泵、QH系列潛水混流泵是為大流量、較低揚程場合設計的，潛水軸流泵使用揚程一般在10米以下，潛水混流泵使用揚程在20米以內。本產品是傳統軸流泵、混流泵的較佳換代產品，電機與水泵構成一體，潛入水中運行，具有傳統機組無法比擬的一系列優點。

主要用途及特點

　　在農業中，用于灌溉與排水；在市政中用于排雨水、輕度污水；在工業中用于工藝用水、冷卻水及原水供應；在水利中用于調水工程，適宜用于輸送清水或者輕度污水。

　　特點：
　　1、 由于電機與水泵構成一體，現場無需進行耗工、耗時、復雜的軸線對中裝配程序，安裝十分方便、快捷、因此可不預留備用泵的機位，將備用泵存于庫房，節省泵站進水池的投資。由于潛入水中運行，可大大簡化泵站的土建及建筑結構工程，減少安裝面積，節約泵站總造價的30-40%。
　　2、 泵在水中運行，水流從電機周圍流過，噪聲低，電機冷卻條件好。可以建為地下泵站，保持地面的環境風貌。
　　3、 采用潛水電泵，是解決在水位漲落大的沿江、湖泊地區建泵站和防洪問題較徹底的方法，省去了機泵間的長軸，提高了運行安全可靠性。

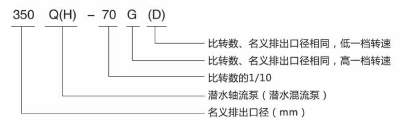

型號說明

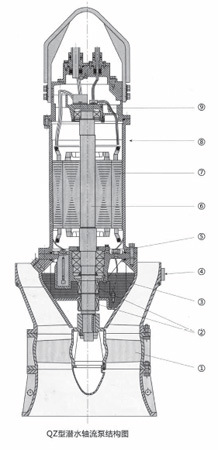

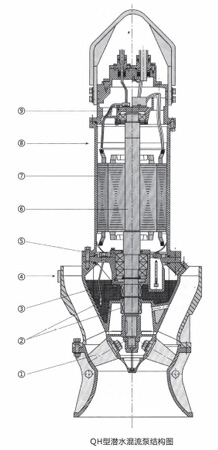

結構說明

　　1、葉輪
　　葉輪采用目前較先進的水力模型換算所得，性能優良、穩定、成熟。選擇較小的nD值，抗汽蝕性能好，確保運行平穩。

　　2、軸密封
　　兩套獨立的機械密封，使電機與泵密封隔離；上下串聯安裝，提供多重保險，提高了可靠性。

　　3、油室
　　油潤滑并冷卻密封，在電機與所輸送的介質之間起到隔離作用。內留的體積可減緩油室內壓力的升高。

　　4、防轉裝置
　　機組啟動瞬間，電機啟動力矩的反作用力矩，常常會使機組整體向相反方向旋轉，防轉裝置能解決這個問題。

　　5、軸承
　　軸承采用滾動軸承，能夠承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。

　　6、泵/電機軸
　　泵與電機同軸，結構緊湊，軸伸盡量縮短，從設計上減小撓度，運行時振動小，密封和軸承壽命更長。

　　7、電機
　　高性能鼠籠式感應電機，特別為潛水泵設計制造，符合GB755標準。絕緣等級F級，工作溫度可達135℃。隨功率不同：可采用380V、660V、3kV、6kV、10kV等電壓等級，對高電壓電機采用兩次VPI絕緣工藝，確保絕緣可靠。

　　8、冷卻
　　電機外殼直接將熱量傳到周圍介質中，熱量被周圍的水流帶走。大功率高中壓電機，采用內風道散熱技術，使得三相繞組溫升低、溫度場分布均勻。

　　9、監測裝置
　　潛水泵裝有多道保護裝置，可把引線引至電控箱。保護裝置有：過載、缺相、泄漏、超溫、溫度、浸水保護等（視泵的結構不同而有差別）。

選型須知

　　1、 在選型時，應注明泵的型號、安裝方式、池深、使用電壓及泵控制保護方式，以便提供較優秀的系統。
　　2、 控制柜應注明其起動方式、液壓控制方式、安裝形式。
　　3、 如需配端子箱，應注明是控制型，還是接線型。
　　4、 本公司潛水泵潛水電纜正常供貨長度為10m，若有特殊要求，請予注明。
